丙烯鶴管

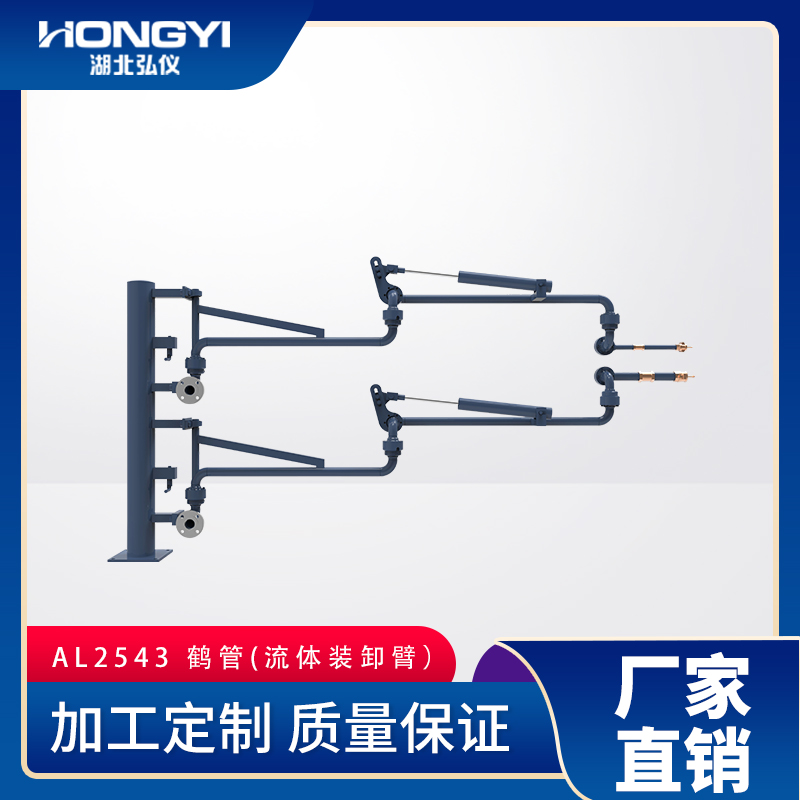

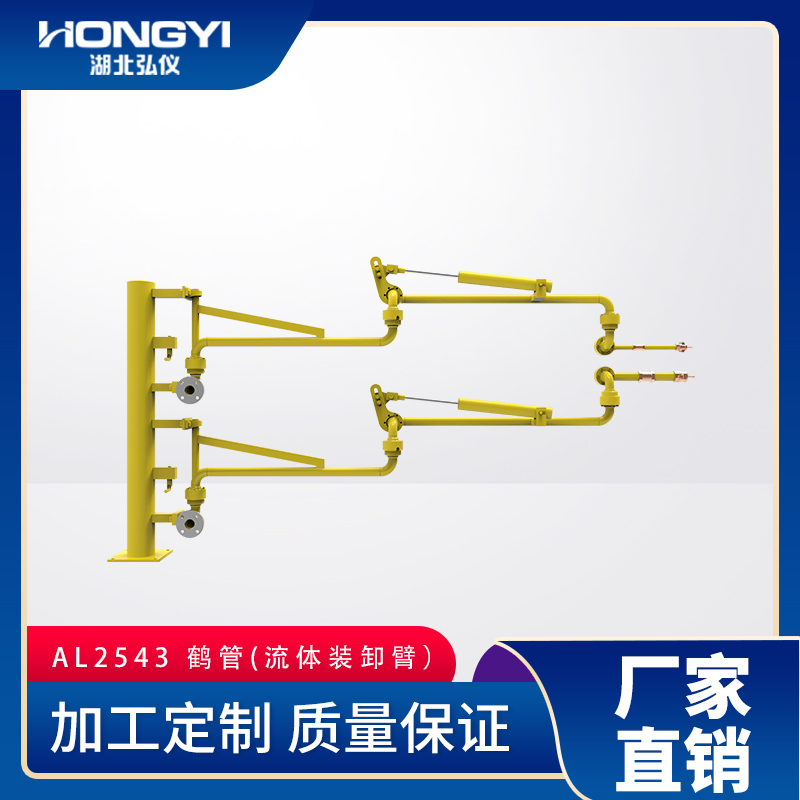

　　丙烯鶴管 — 顧名思義，是用做丙烯裝卸作業的鶴管。首先來了解一下什么是丙烯，丙烯常溫下為無色、稍帶有甜味的氣體。分子量42.08，液態密度0.5139g/cm3 (20/4℃)，氣體密度1.905(0℃，101325Pa.abs)冰點-185.3℃，沸點-47.4℃。它稍有麻醉性，在815℃、101.325kpa下全部分解。易燃，爆炸極限為2%～11%。不溶于水，溶于有機溶劑，是一種屬低毒類物質。丙烯是三大合成材料的基本原料，主要用于生產聚丙烯、丙烯腈、異丙醇、丙酮和環氧丙烷等。由上可見，丙烯為易燃介質，需要采用特殊的裝車鶴管進行裝卸操作，通常鶴管型號為AL2543，字母AL代表陸用液體裝卸臂，第一位數字2代表底部裝卸，第二位數字5代表液相管的旋轉接頭數量為5，第三位數字4代表氣相管形式為下翻式，第四位數字3代表液相管形式為上翻式。

　　丙烯鶴管參數：

　　設計壓力：2.5MPa;試驗壓力：3.75MPa

　　設計溫度：-40℃～+60℃

　　輸送介質：丙烯

　　接管法蘭標準：HG20594-97

　　公稱尺寸：液相：PN2.5 DN50 ; 氣相：PN2.5 DN25

　　接車形式：快速接頭

　　丙烯鶴管主要結構：

　　立柱：起支撐作用，承受臂展開時的翻轉力矩

　　旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件

　　內臂：用于連接輸送管道，并與外臂連接的部件

　　外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件

　　平衡器：用于平衡外臂轉動力矩的部件

　　快速接頭：手動或液壓驅動，能同槽車或槽船接口快速連接的部件

　　球閥：手動控制裝卸開關

　　拉斷閥(可選)：用于同汽車槽車接口連接的緊急脫離閥件

　　丙烯鶴管主要材質：

　　管道法蘭及管件： 304;球閥：304; 快速接頭：304

　　旋轉接頭：外圈30CrMo或45鋼，內圈304，法蘭304

　　主密封圈：PTFE，骨架304
