項目簡介

　　東莞市盛源石沺化工有限公司投資的珠三角航空油品倉儲項目位于東莞市虎門港沙田立沙島石化區，該項目規模為46 萬立方米航空煤油、成品油以及化工品倉儲基地 ，儲罐共計90座 ， 68個裝車鶴位、 5000 噸碼頭、配套泵區、消防系統、油氣回收系統、事故池、消防池、污水處理池、壓倉水罐和隔油池等。

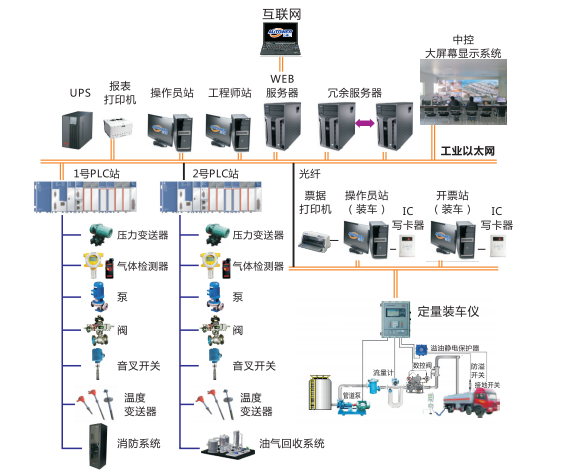

　　系統概述

　　上位機系統

　　冗余服務器、操作站、打印機、WEB服務器、 聯網設備、UPS等

　　液位計量系統

　　液位 計為雷達液 位計 ，自控設備通過RS485采集液位計的液位及溫度數據，利用液位高度從罐容表讀取體積，利用標準密度 、實時溫度 ，通過VCF公式計算實 時密度，最終利用體積、密度計算質量以及進出料時的流量。

　　大屏幕顯示系統

　　LED高清顯示在線工藝監控畫面、視頻監控圖像 ，屏幕為7* 2.2米( 寬*高 ) 裝車系統

　　自控系統

　　高性能GE PAC 3i 系列PLC , 監控現場儀表、消防系統及油氣回收系統

　　裝車系統

　　34套—機兩位裝車儀 ，采用以 太網 通訊到裝車管理系統

　　消防系統

　　油氣回收系統

　　主要功能

　　1、每個儲罐配置氣動切斷球閥 ， 實現快速開 關 ; 配置計量級雷達液位計 ， 實現高精度計量， 提高了儲罐進出料控料的準確性;配置高液位音叉開關，實現閥門、泵與液位開關的自動聯鎖;配置多點溫度計，提高 了罐容計算的精度;

　　2、上位機系統配置工業組態軟件 ， 除了實現罐區工藝的數據采集、監控及存儲， 還通過互聯網實現罐區數據發布功能 ( W EB ) , 即通過互聯網登錄成功后，可以遠程瀏覽罐區的在線數據;

　　3、裝車系統實現—卡通功能 ， 裝車結算模式支持流暈計和地磅 ， 裝車計量模式支持體積和質盎 ， 成品油裝車最多支持5個分倉 ，— 張IC卡可以實現5個倉的流程控制 ， 裝車儀與裝車泵實現聯鎖功能 ， 可以自動啟停 泵;

　　4 、總體來說 ， 整個系統的自動化水平已經達到80% , 罐區除了軟管交換站需要配置現場操作人員外，其它都由中控實現自動控制，裝車站基本上由司機獨立完成裝車過程;

　　系統界面

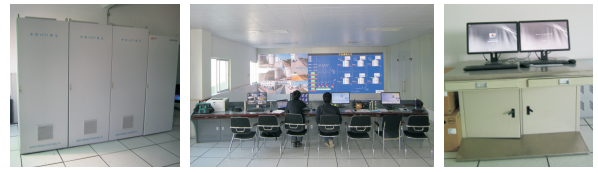

　　項目現場
