全自動液動衍架密閉裝車鶴管工作原理

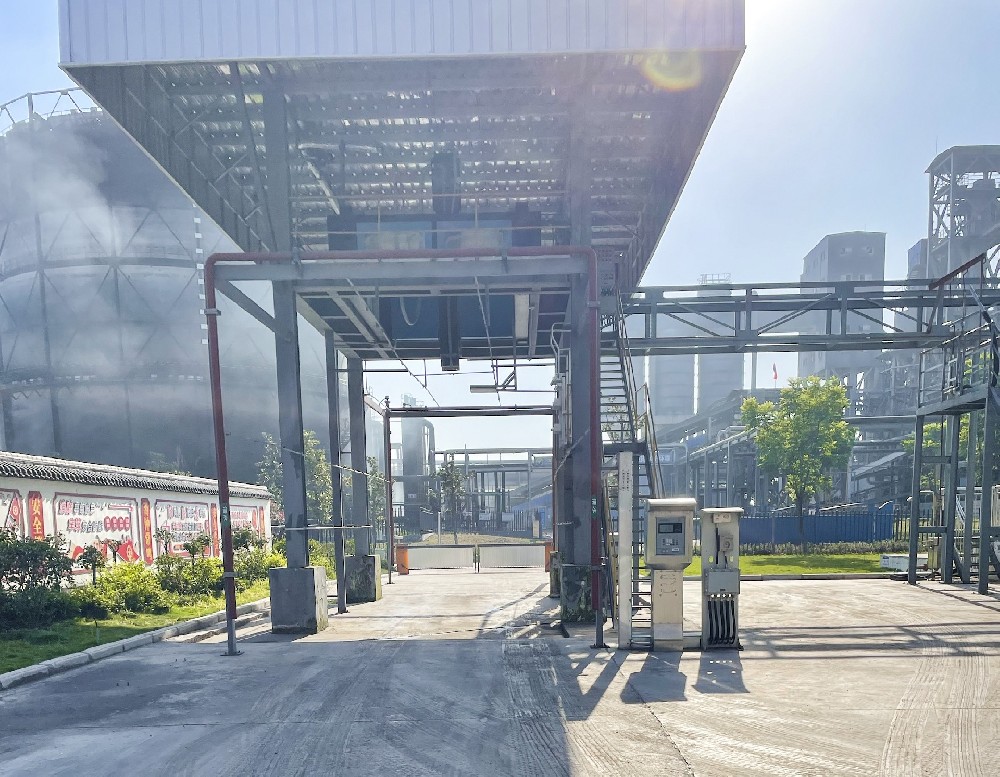

    全自動液動衍架密閉裝車鶴管工作原理？該設備采用桁架式結構，在桁架上安裝桁架小車，在桁架小車上安裝提升裝置，其下方連著連接管，聯接管的中法蘭連接一級伸縮管，聯接管下端連接伸縮垂管，在一級伸縮管下端裝有密封帽。小車的平移采用液壓馬達與蝸輪減速器驅動，帶動整套鶴管沿罐車軸向移動，滿足裝車水平方向行程要求。

　　提升裝置采用液壓馬達與蝸輪減速器驅動，通過卷筒用鋼絲繩來帶動伸縮垂管、密封帽、一級伸縮管的升降，滿足裝車垂直方向行程要求。液壓系統設計有保壓回路機構，當鶴管到達合適裝車位置時，可將液壓泵停止，鶴管不會因自重和負載產生下滑和偏離。操作時，只需操作手動換向閥，就可實現鶴管自由上升下降。伸縮垂管結構，在裝車時，在自動作用下，使垂管直接插入罐底后裝油孔自動打開，實現自動液下裝車，當槽車隨重量增加而出現罐口下移時，鶴管能自動跟進，使密封帽始終保持密封。減少油氣揮發和靜電積聚，最大程度提高鶴管裝車的安全。
