　　非洲加納KU M ASI儲備庫監控管理系統

　　本油庫是加納的戰略儲備庫 ， 共有12個儲油罐 ， 其中5個是內浮頂罐 ， 7 個普通拱頂罐 ，總?cè)萘?為11 .9萬立方米。卸油過渡中間臥罐3個 ，每 個罐容量100萬立方米 ，卸 車貨臺6組 ， 裝車鶴位1 2個。本項目由印度國際監理公司監理 ，于 2009 年完成第三期工程。

系統概述

　　整個系統采用分布式系統結構，做到“分散控制、集中管理、信息共享。監控管理系統具體包括：

　　罐容計置子系統

　　采用高精度雷達液位計、高靜壓變送器、多點溫度計及TAN K MA STER 罐容計算軟件。

　　數據采集及監控管理子系統

　　采用GE PAC 3 i控制器及其過程 I/ 0 —套 ， 上位機系統2套 ， 采用GE CIMPLICITY HMI 工業組態軟件。

　　過程控制儀表

　　采用國內頂尖電動切斷球閥、30 51變送器、音叉液位開關、螺旋輪總管流量計等。

　　消防報警子系統

　　采用國內領先的火災系統和可燃?xì)怏w報警系統。

　　收發油監控管理子系統

　　采用湖北弘儀AWZ 系列裝車管理系統及其軟件 ; 現場配套設備包括 ： 裝車流量計、數控電液閥、靜電溢油保護器等。

　　網絡及遠程服務共享系統

　　與生產管理辦公室及海關進行數據監控及傳輸。

系統界面

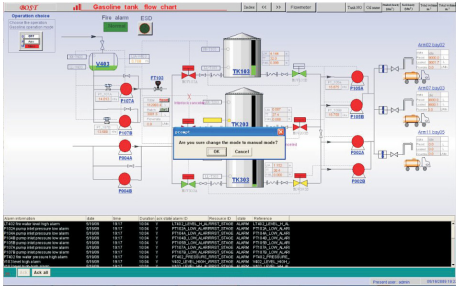

　　系統與罐區自控部分緊密結合，并能以圖形界面形式實時顯示油罐的液位和溫度甚至壓力的變化情況：

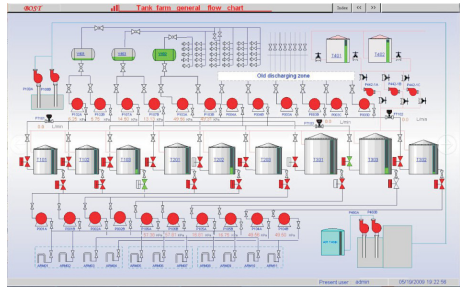

　　罐區分區圖能實時顯示每個分區的罐的相應參數，并可以對罐進行相應的生產操作。

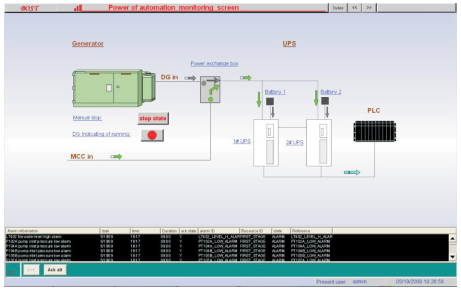

　　供電冗余管理系統 ， 使整個系統在斷電的情況下由 UPS進行供電 ， UPS是冗余結構 ， 如果UPS支持時間到警示位 ， 發電機將自動啟機進行供電 ， 供電結構圖如下：

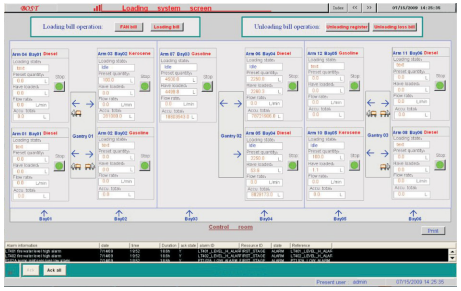

　　收發油控制系統對收發油進行控制管理，具有開票、數據統計、收發油報表實時打印等功能，界面如下：

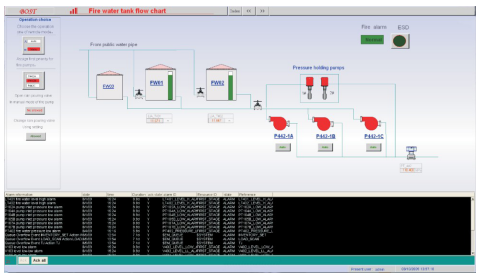

　　消防系統對消防泵站等進行參數的監控，界面如下：
